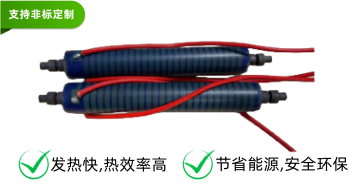

石墨烯发热管
深圳市维特欣达科技有限公司研发的石墨烯电热水器发热管采用了 SUS304或SUS444环保器材，将石墨烯发热层、绝缘密封层与基材烧结整体结构，具有远红外发热、抗腐蚀、抗氧化、耐潮态、安全性高等特征。可广泛应用于各类食品加工、烹饪、料理机、热水器等。
|
序号 |
项目 |
技术要求 |
|
1 |
外观 |
1、加热体本体无变形，无毛刺，所有部位无破损和脏污；
2、加热体外壳无漏地线螺丝/无漏焊电源线、NTC线；
3、地线螺柱种钉位置正确，规格正确，螺纹孔无滑牙；
4、电源线规格正确，焊接牢固，线体无破皮、脏污，线材
捆扎良好不杂乱；
5、NTC型号正确，焊接牢固，线体无破皮、脏污，线材捆扎
良好不杂乱。
6、型号、批次信息清晰； |
|
2 |
额定电压 |
AC120V |
|
3 |
额定功率 |
660W(-10%,+5%) |
|
4 |
冷态电阻 |
16.6~19.3(660W 25±5℃); |
|
5 |
绝缘电阻 |
DC500V, ＞50MΩ |
|
6 |
泄漏电流 |
GB4706.1-2005 13节的二类 ≤0.25mA |
|
7 |
电气强度 |
1500V/5mA/3S 无击穿、闪络现象 |
|
8 |
寿命 |
GB2804 6.13 额定电压通电60分钟,断电30分钟， 寿命≥3000h |
|
9 |
工作环境温度 |
-25℃~50℃ |
|
10 |
水质要求 |
TDS＜60ppm，硬度＜4 度 |
|
序号 |
测试项目 |
样品测试条件及方法 |
|
1 |
外观 |
在较强的光照条件下，逆光进行目视全测 |
|
2 |
尺寸 |
使用游标卡尺和高度计等进行测量 |
|
3 |
电气强度 |
使用耐压测试仪在加热管的银极层和不锈钢基材之 间施加 AC1250V 电压，产品无击穿、闪络、超漏等不良反应 |
|
4 |
冷态电阻 |
用低直流电阻测试仪测量冷态电阻值在 16.6~19.3(25±5℃) 之间 |
|
5 |
绝缘电阻 |
使用绝缘电阻测试仪在银极层和不锈钢基材之间施加 DC500V电压，测量值大于 50MΩ |
|
6 |
泄漏电流 |
加热管在1.15倍额定功率下，测试加热管、火线与 地线之间的泄漏电流值，要求≤0.25mA |
|
7 |
寿命测试 |
自沸出水寿命测试法：将加热体固定在通水治具上，→接通水源 (保持水位，水源 TDS＜60ppm) →通电 144V，120s 0N，10s OFF，10000 周期，试验后电气 性能正常，功率衰减率≤20% |
|
用泵供水等效寿命测试法：将加热体固定在通水治具上，→接通水源 (调整流量使出水温度≤90±3℃， 水源 TDS＜60ppm) →通电 144V，连续工作 600 小时， 试验后电气性能正常，功率衰减率≤20% |
||
|
8 |
气密性测试 |
0.05Mpa气压，进气 6S，平衡测试 10S，检测 7S，泄露值＜30Pa |
|
9 |
盐雾测试 |
根据 GB/T2423.17-2008 进行中性盐雾测试 48小时，加热管无锈蚀（锐边上的锈迹或黄色锈膜可擦除，不影响安全和功能） |
