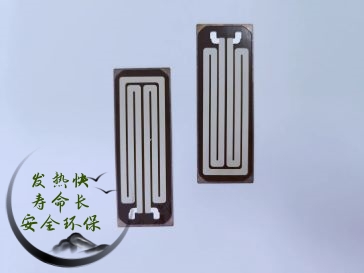

石墨烯发热板
不锈钢石墨烯发热板 67.5-24SUS-12V/47W
特点
②发热快，热效率高：发热板中绝缘层厚度仅为0.02mm，热阻远小于传统发热管中4mm的镁粉层，故发热速度快，热效率可达95%以上。
③寿命长：发热板寿命可达10000小时，远高于传统发热管普遍约4000小时的寿命。因为石墨电热板的耐高温特性非常突出，能够承受高达3000℃以上的温度。
④与发热管比，占用空间小，辐射面积大，升温快。它的加热原理是一个涂层和一个金属加热器，还有铝制散热器，因为石墨烯传热性能优异，导电性可以增强发热元件的散热效果，这样一来，最直接的效果就是发热体的升温速度非常快。
⑤加热均匀：石墨电热板的均匀加热性能很好，这是由于其表面的电阻均匀性。石墨电热板不仅能够均匀加热，还能够准确控制温度，因此非常适合在制造业中使用。
⑥耐腐蚀性好：石墨电热板的耐腐蚀性很好，这是由于石墨本身具有很好的化学稳定性。石墨电热板不会因为受到酸、碱等化学物质的腐蚀而损坏。
⑦节省能源：石墨电热板的能源消耗很低，这是由于石墨烯产生的热能以波长在2～18um的远红外线以平面方式均匀地辐射，电热能总转换率达99.8%以上。
⑧安全环保：由于石墨烯远红外加热不需要使用任何化学物质或燃料，因此能够避免产生有害气体和副产品，从而更加环保。
石墨烯金属发热盘不锈钢基板石墨烯电热组件是利用国际先进HOS（heater on steel）新技术，采用丝网印刷工艺，在不锈钢基板上印刷绝缘介质、石墨烯电阻发热层、导体、玻璃保护釉等材料，通过高温烧结而成的新型加热器件，是新一代安全环保、性能优越的加热器件，掀起了电热行业的一场崭新的技术革命。
|
序号 |
项目 |
技术要求 |
|
1 |
外观 |
1、加热体本体无变形，无毛刺，所有部位无破损和脏污；
2、加热体外壳无漏地线螺丝/无漏焊电源线、NTC线；
3、地线螺柱种钉位置正确，规格正确，螺纹孔无滑牙；
4、电源线规格正确，焊接牢固，线体无破皮、脏污，线材
捆扎良好不杂乱；
5、NTC型号正确，焊接牢固，线体无破皮、脏污，线材捆扎
良好不杂乱。
6、型号、批次信息清晰。 |
|
2 |
额定电压 |
AC12V |
|
3 |
额定功率 |
47W(-10%,+5%) |
|
4 |
冷态电阻 |
2.12~2.48(47W 25±5℃); |
|
5 |
绝缘电阻 |
DC500V, ＞50MΩ |
|
6 |
寿命 |
GB2804 6.13 额定电压通电60分钟,断电30分钟，设温450℃，寿命≥3000h |
|
7 |
工作环境温度 |
-25℃~50℃ |
|
序号 |
测试项目 |
样品测试条件及方法 |
|
1 |
外观 |
在较强的光照条件下，逆光进行目视全测 |
|
2 |
尺寸 |
使用游标卡尺和高度计等进行测量 |
|
3 |
冷态电阻 |
用低直流电阻测试仪测量冷态电阻值在 2.12~2.48(25±5℃) 之间 |
|
4 |
绝缘电阻 |
使用绝缘电阻测试仪在银极层和不锈钢基材之间施加 DC500V 电压，测量值大于 50MΩ |
|
5 |
气密性测试 |
0.05Mpa 气压，进气 6S，平衡测试 10S，检测7S，泄露值＜30Pa |
|
6 |
盐雾测试 |
根据 GB/T2423.17-2008 进行中性盐雾测试 48小时，加热管无锈蚀（锐边上的锈迹或黄色锈膜可擦除，不影响安全和功能） |
